| Eigenschaft | Wert |
|---|---|
| Material | Edelstahl A4 |
| Norm | - |
| Form | Kreuzklemme offen |
| Gewinde | Metrisches ISO M12 |
| Anwendung | Architektur, Geländerbau |

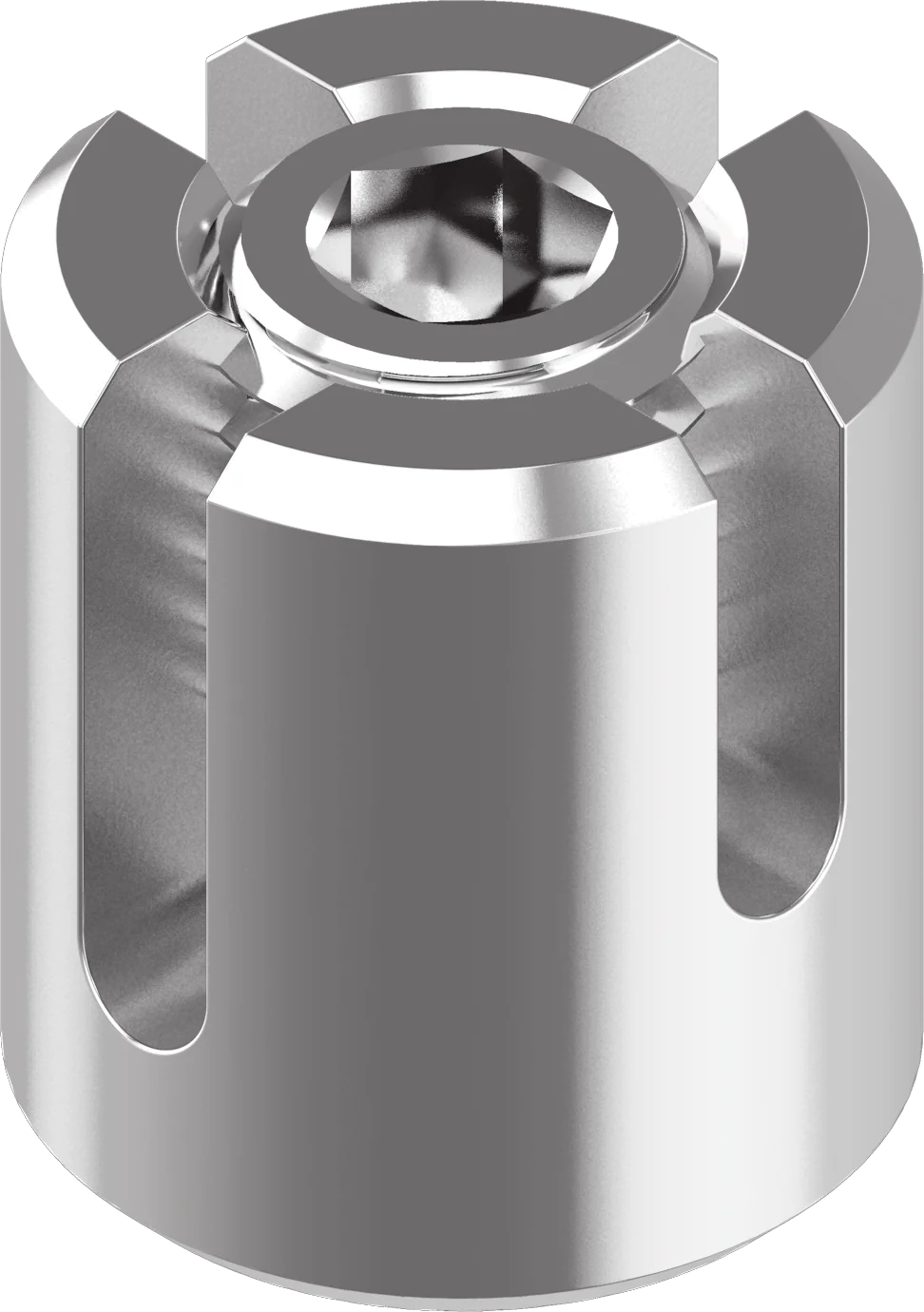

Drahtseil-Kreuzklemmen mit offener Bauform aus hochwertigem Edelstahl A4 ermöglichen die sichere Befestigung und Überkreuzung von Drahtseilen bei gleichzeitiger Wandmontage. Der integrierte Gewindeanschluss erlaubt eine direkte Verschraubung mit anderen Bauteilen oder Wandbefestigungen.
Die offene Konstruktion am unteren Ende ist mit einem durchgehenden Innengewinde ausgestattet, wodurch eine Verschraubung mit metrischen Außengewinden möglich wird. Dies macht die Kreuzklemme besonders vielseitig für Architekturanwendungen.
Die Kreuzklemme verfügt über vier radiale Klemmöffnungen, in denen die Drahtseile durch Gewindestifte fixiert werden. Durch das Anziehen der Klemmschrauben werden die Seile gegen die strukturierte Innenfläche gepresst und kraftschlüssig gehalten. Die offene Bauform mit Gewindeanschluss ermöglicht zusätzlich eine feste Verbindung mit anderen Konstruktionselementen.
Offene Drahtseil-Kreuzklemmen finden hauptsächlich Verwendung im Geländerbau, bei Rankhilfen, Architekturanwendungen und überall dort, wo Drahtseile überkreuzt und gleichzeitig an einem festen Punkt montiert werden müssen. Die Wandmontage über den Gewindeanschluss macht sie ideal für strukturelle Befestigungen.
Flexibel, PVC-ummantelt
Starr, PVC-ummantelt
Hohe Festigkeit
DIN 3055 konform
Höchste Flexibilität
Einfache Montage
Kraftschlüssige Verbindung
Doppelte Sicherheit
Endanschlag für Seile
Geschlossene Bauform
Robust und zuverlässig
2-teilig, präzise
Schutz vor Abrieb
Spannen und justieren
| Für Seil-Ø (mm) | m NG | h (mm) | b (mm) | d (mm) | Gewindestift NG |
|---|---|---|---|---|---|
| 3 | M12 | 19 | 3,5 | 20 | M12x10 |
| 4 | M12 | 21 | 4,5 | 20 | M12x10 |
| 5 | M12 | 23 | 5,5 | 20 | M12x10 |
| Länge | 19,00 |
| Durchmesser | 3,0 | 4,0 | 5,0 |
| Material | A4 |
